GIẢI PHÁP HỆ THỐNG GIÁM SÁT MÔI TRƯỜNG
GIẢI PHÁP HỆ THỐNG GIÁM SÁT MÔI TRƯỜNG
- Chức năng yêu cầu của hệ thống
- Hệ thống kiểm soát điều kiện môi trường nhằm mục đích:
+ Giám sát nhiệt độ, độ ẩm, rò rỉ nước qua phần mềm
+ Có khả năng kết nối với các thiết bị để quản lý trạng thái của hệ thống làm lạnh, cắt lọc sét, UPS, nguồn điện, hệ thống báo cháy, Access control hoặc công tắc cửa, cảm biến rò rỉ nước để hiển thị trên phần mềm và màn hình HMI.
+ Hệ thống có thể gửi SMS, điện thoại cho khoảng 03 số điện thoại khi mất điện, nhiệt độ, độ ẩm vượt mức cho phép, có phát hiện chất lỏng…
- Tính năng của hệ thống
- Hệ thống kiểm soát điều kiện môi trường với các bộ điều khiển, cảm biến sử dụng đồng bộ với UPS, PDU và CRAC lạnh của hãng Delta giúp việc giám sát, cảnh báo được đồng bộ và đa dạng về tính năng: nhiệt độ, độ ẩm, rò rỉ nước, dòng điện, điện áp, công suất tiêu thụ, cảnh báo lỗi và cảnh báo qua email, điện thoại…

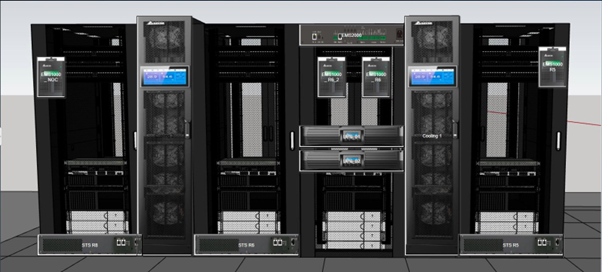

- Thiết bị trung tâm EMS2000 của Delta với thiết kế các cổng đa dạng; giúp cho việc đầu tư chỉ một lần ban đầu. Các thành phần kèm theo bộ EMS2000 bao gồm các thiết bị sau:

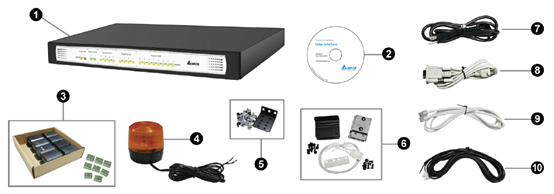

Bộ điều trung tâm EnviroStation EMS2000
(1) Thiết bị trung tâm EMS2000 x 01 bộ
(2) Phần mềm kèm theo thiết bị x 01 bộ
(3) Cảm biến nhiệt độ, độ ẩm x 04 bộ
(4) Đèn còi chớp cảnh báo x 01 bộ
(5) Phụ kiện bắt thiết bị lên rack x 04 bộ
(6) Công tắc cửa x 01 bộ
(7) Dây nguồn x 01 sợi
(8) Cáp chuyển đổi RJ45 sang DB9 x 01 sợi
(9).(10) Cáp mạng đấu nối

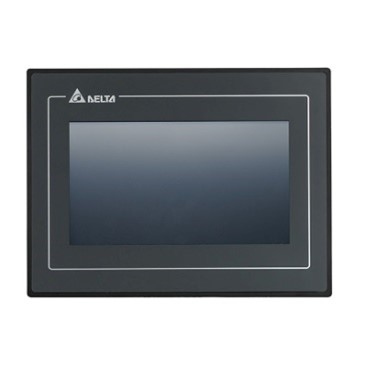

(11) Màn hình HMI cảm ứng
(12) Bộ GSM modul – nhắn tin SMS
(13) Bộ PLC xử lý dữ liệu.
- Chi tiết các cổng đấu nối EMS2000

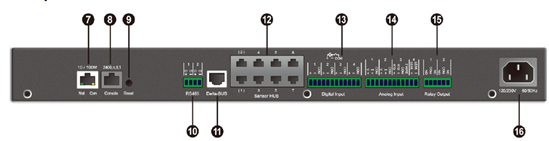

Mặt sau thiết bị EMS2000
(7) Cổng mạng 10/100M Base –T: để kết nối vào mạng LAN
(8) Cổng Console: sử dụng với dây chuyển RJ45 sang DB9 với port USB để gắn bộ USB 3G gọi và gửi tin nhắn
(9) Nút reset
(10) Cổng Mobus RS485: tối đa 02 cổng
(11) Delta-BUS: kết nối đến các Enviroment Probe của Delta (EMS1000); và sử dụng cáp mạng và đấu nối tiếp
(12) Sensor – Hub: có 8 cổng để kết nối tối đa 8 cảm biến của third party
(13) Digital Input: 04 cổng tiếp điểm ướt (wet relay), 5-24 Vdc, 1-9 mA
(14) Analog Input: 04 cổng kết nối đến 04 cảm biến analog; trong đó
+ 02 cổng 0-10 Vdc cho cảm biến hoặc 0-20 mA cảm biến current-loop
+ 01 cổng cảm biến RTD (Resistance Temperature Detector)
+ 01 cổng sensor rò rỉ nước
(15) Relay output: 02 cổng để kết nối đến các thiết bị ngoại vi khác (chuông, còi…)
(16) Cấp nguồn
- Phương thức giám sát và cảnh báo của hệ thống

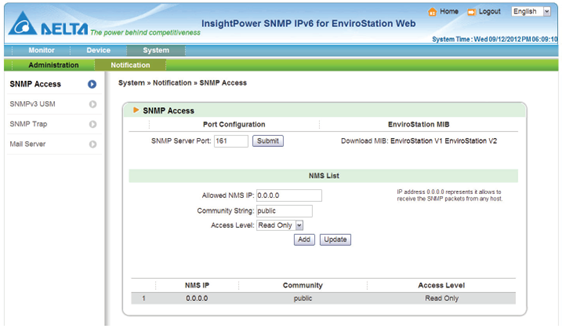

+ Giám sát qua SNMP

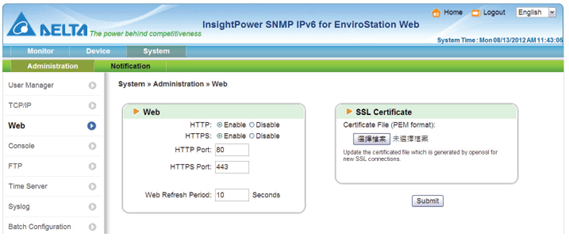

+ Giám sát qua HTTP và HTTPs

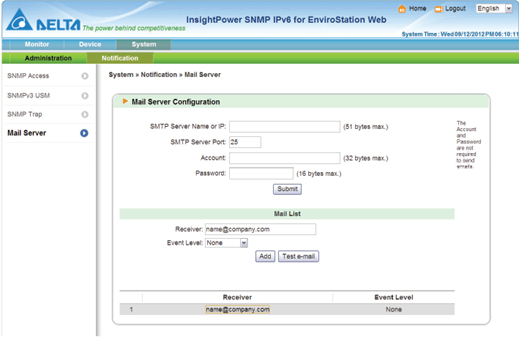

+ Cảnh báo qua email thiết lập trước

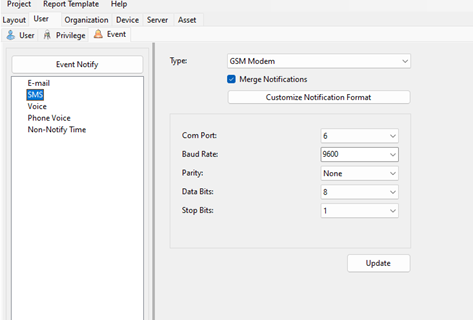

+ Cảnh báo qua điện thoại và tin nhắn (tối đa 16 số): sử dụng Module GSM để gửi tin nhắn cho các số điện thoại thiết lập trước
- Tính năng của hệ thống:

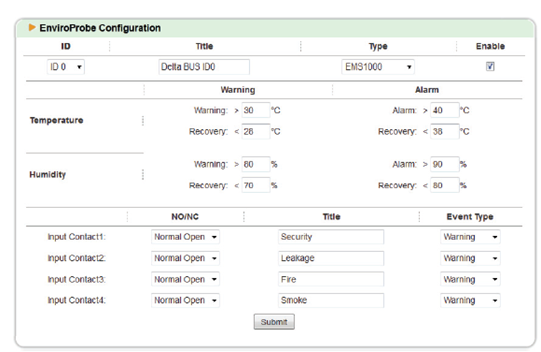

+ Giám sát nhiệt độ, độ ẩm: bộ EMS1000 sẽ giám sát nhiệt độ, độ ẩm của phòng Server. Việc cảnh báo hay báo động tùy theo ngưỡng được thiết lập trên phần mềm. Ví dụ: nhiệt độ trên 40 độ C sẽ báo Alarm; từ 30 độ C đến dưới 40 độ C sẽ báo Warning. Tương tự cho độ ẩm.
+ Giám sát rò rỉ nước: lắp thêm cảm biến của bên thứ 3 để gửi cảnh báo khi có rò rỉ nước
*Thiết bị có khả năng kết nối các thiết bị khác thông qua giao thức SNMP, Modbus RS485 hoặc dạng tiếp điểm khô Dry contact. Từ đó với phần mềm quản lý tập trung thì thiết bị sẽ giám sát và quản lý thiết bị trung TTDL một cách trực quan thông qua web app với hiển thị rõ ràng các cảnh báo theo thời gian thực bằng email hay tin nhắn SMS.

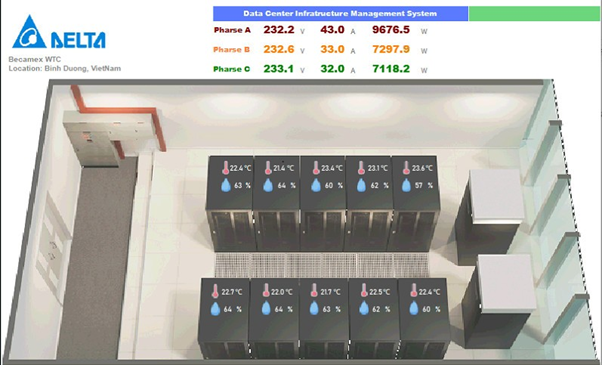

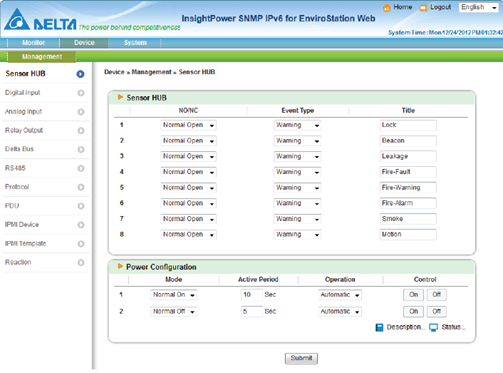

*Giao diện phần mềm hiển thị.

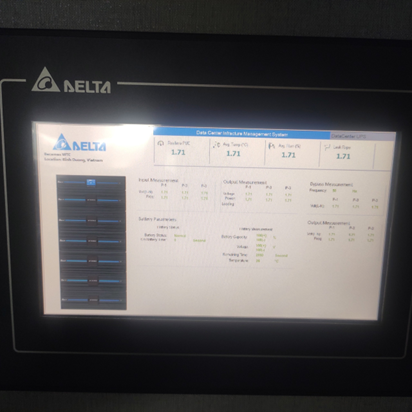

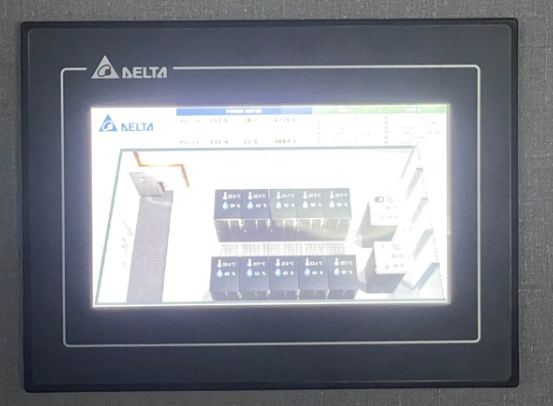

*Giao diện hiển thị trên màn hình HMI
