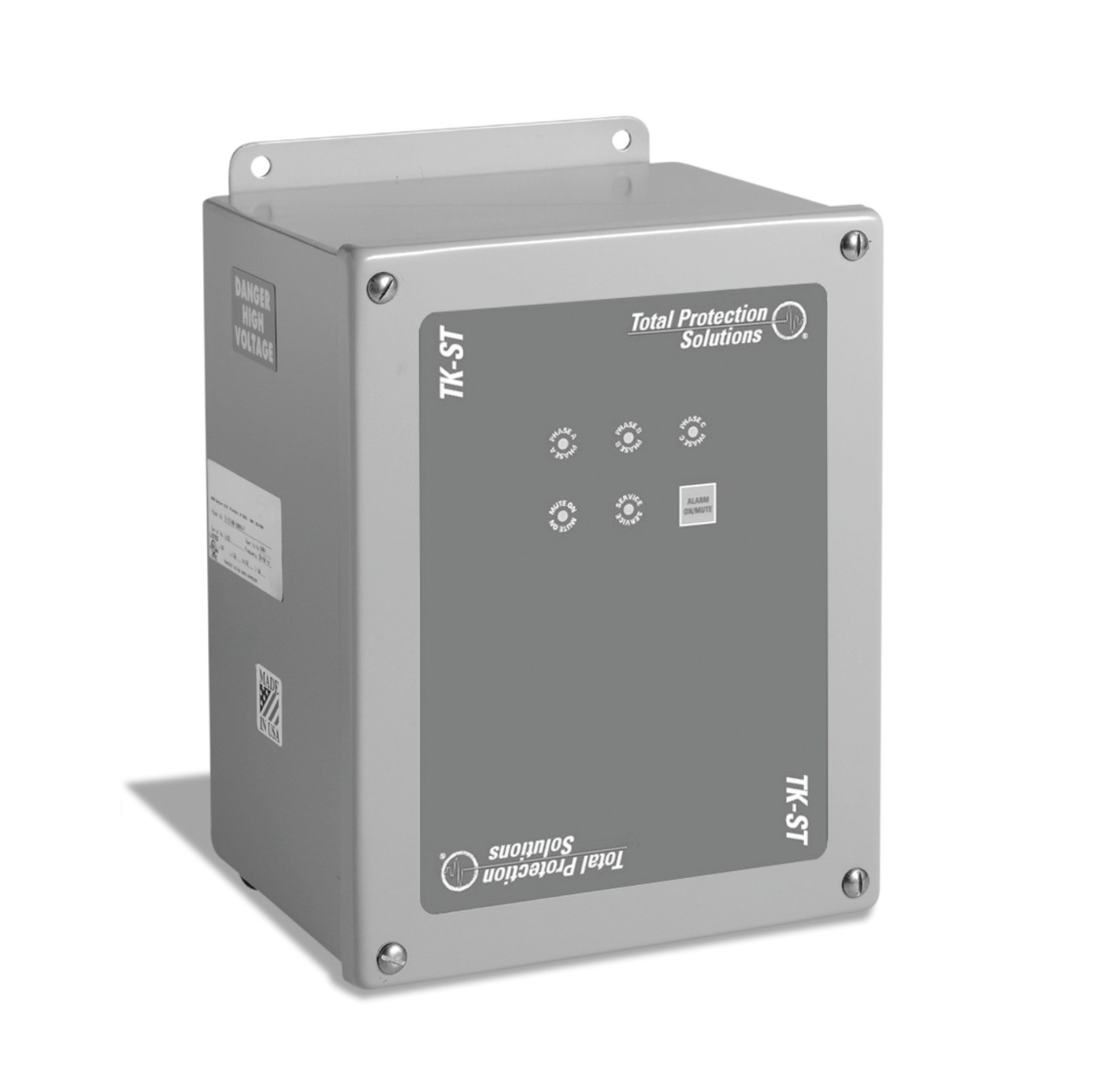

Thiết bị chống sét 3 pha

• Thiết bị cắt lọc sét 3 pha, 160kA/pha; 80kA/mode
• Mã sản phẩm: TK-ST160-3Y480-FL
• Xuất xứ: Made in U.S.A
• Bảo hành: 3 năm thay mới miễn phí hoàn toàn

• Điện áp giới hạn đo được, MLV: 42V (L-N) @ A1 Ring Wave 2kV, 67A phù hợp để bảo vệ các thiết bị điện nhạy cảm, thiết bị điện tử và thiết bị điều khiển…

Mô tả:

Thiết bị chống sét 3 pha ServiceTrack ST160 là thiết bị chống sét Type 1 được đánh giá theo tiêu chuẩn UL với khả năng chịu đựng dòng sét tối đa lên đến 160kA/pha; 80kA/mode. Phù hợp để bảo vệ tại các tủ phân phối chính, các tủ phân phối và các tủ nhánh. Nhờ có bộ lọc Enhanced Transient Filter (ETF) triệt tiêu được các xung sét và xung điện áp được sinh ra trên lưới điện sẽ giúp kéo dài tuổi thọ và tăng độ bền cho các thiết bị trong hệ thống. Thiết bị chống sét 3 pha ServiceTrack ST160 này có khả năng triệt tiêu các xung quá áp của sét đánh trực tiếp vào đường dây hoặc các sự cố về điện trên đường dây của điện lực. Thiết bị chống sét 3 pha ServiceTrack ST160 phù hợp với những vùng có mật độ sét đánh rất cao, cường độ dòng sét rất lớn.

Các tính năng nổi bậc của thiết bị chống sét ServiceTrack ST160 là:

• Thiết bị chống sét được đánh giá theo tiêu chuẩn UL: Type 1
• Dòng sét tối đa, Imax: 160kA/pha; 80kA/mode
• Điện áp giới hạn đo được, MLV: 42V (L-N) @ 2kV, 67A
• Lọc sét: Bộ lọc thoáng qua nâng cao ETF (Enhanced Transient Filter)
• Thời gian đáp ứng, tA: < 1 nanosecond
• Chịu dòng ngắn mạch, SCCR: 200kAIC

Thiết bị chống sét ServiceTrack ST160 đã được thiết kế tích hợp với cầu chì Component Level Fusing (CLF) bên trong có thể lắp trực tiếp thiết bị ST160 vào lưới điện không cần qua bộ ngắt kết nối mà vẫn an toàn cho hệ thống điện.

ỨNG DỤNG:

• ANSI/IEEE C62.41 vị trí C, B & A. Phù hợp cho các tủ phân phối, các tủ nhánh và các tải quan trọng
• Chống xung sét năng lượng cao và xung “ring-wave” thông dụng
• Kích thước nhỏ gọn cho phép lắp đặt bên trong tủ giúp hạn chế tối đa chiều dài dây dẫn nên giảm đáng kể điện áp dư

ĐẶC TÍNH KỸ THUẬT:

• Chức năng: Cắt lọc sét và triệt xung đột biến điện
• Số pha: 3 Pha (4 dây + Đất)
• Điện áp danh nghĩa, Un: 277/480VAC
• Loại thiết bị: Type 1 đánh giá theo UL
• Đấu nối: Lắp song song với hệ thống điện
• Điện áp hoạt động liên tục tối đa, MCOV: 320V (L-N; L-G; N-G), 640V (L-L)
• Dòng sét tối đa, Imax: 160kA/pha; 80kA/mode
